Cad is fuaraitheoir tionsclaíoch fuaraithe uisce ann?
Tá chiller fuaraithe le huisce ar cheann de na cineálacha chillers a bhaineann teas as chun an t-uisce a úsáidtear i dtionscadail nó i struchtúir thionsclaíocha nó tí a fhuarú agus a athiontrálann an t-uisce isteach sa timthriall oibríochta. Go deimhin, aistríonn fuaraitheoirí teas ó spás a dteastaíonn rialú teochta air agus aistríonn sé go spás eile é. Dá bhrí sin, ní modh é an chiller chun fuar a ghiniúint, ach modh chun teas a scaipeadh, agus is é an tasc atá aige ná aistriú teasa nach dteastaíonn agus neamh-inmhianaithe de bharr na gníomhaíochta chuig áit lasmuigh den chóras a éascú.
Tá túr fuaraithe deartha go sonrach don chiller uisce-fuaraithe. Toisc go n-úsáideann comhdhlúthadáin fuaraitheoirí uisce-fhuaraithe uisce mar ábhar spreagtha agus fuaraithe. Toisc go n-éiríonn níos fearr le dromchlaí fliucha ag aistriú teasa agus go ndéanann siad obair chomhbhrú ag teochtaí mboilgeog níos fliche, méadaítear éifeachtúlacht chillers uisce-fhuaraithe.
Áirítear buntáistí chiller uisce-cooled
1.Longer Saolré
Oibríocht 2.Quiet
3.Energy Éifeachtacht
4.Níl Spás Oscailte ag Teastáil
5.Sábháilteacht
Conas a oibríonn fuaraitheoir uisce-fhuaraithe?
Tá ceithre phríomhbhall i dtimthriall chillers uisce-fuaraithe, cosúil le haon chiller eile: evaporator, comhbhrúiteoir, comhdhlúthadán agus comhla leathnaithe, a dtarlaíonn próiseas teirmidinimiciúil i ngach ceann acu. Is é an bealach a oibríonn an chiller ná go seachadtar an cuisneán chuig céimeanna éagsúla den ábhar ag brúnna agus teochtaí éagsúla chun an t-uisce a fhuarú ina ionad sin agus é a phumpáil amach as an bhfuaraitheoir. Go deimhin, tá príomh-obair chillers bunaithe ar athrú céime nó staid fhisiceach an chuisneáin nó an chuisneáin. Idir an dá linn, tá obair chillers uisce-fuaraithe bunaithe ar chomhdhlúthú gaile nó gáis.
Feidhmchláir agus teorainneacha
Mar a luadh níos luaithe, úsáidtear fuaraitheoirí uisce-fuaraithe chun críocha tí agus neamhtheaghlaigh. Is féidir chillers uisce fuaraithe a fháil i struchtúir agus foirgnimh mhóra agus mheánmhéide, mar shampla ospidéil, aerfoirt, gléasraí déantúsaíochta, ceardlanna tionsclaíocha, malls siopadóireachta agus fiú foirgnimh chónaithe, ach soláthraítear é seo go léir go bhfuil go leor uisce ann chun freastal ar an uisce. -cooled riachtanais chiller. . Mar fhocal scoir, is féidir a thabhairt i gcrích go bhfuil fuaraitheoirí uisce-fuaraithe oiriúnach do shuiteálacha ard-acmhainne nó meánmhéide a bhfuil rochtain leordhóthanach acu ar uisce agus nach dtugann siad aghaidh ar fhadhb an ghanntanas uisce. Chomh maith leis sin, ní mholtar na fuaraitheoirí seo a úsáid i gcathracha fliuch.
Go deimhin, ceann de na teorainneacha a bhaineann le fuaraitheoirí uisce-fhuaraithe a úsáid ná go n-úsáideann siad méideanna an-ard uisce. Mar sin, níl an fuaraitheoir uisce-fhuaraithe oiriúnach do cheantair atá ag streachailt le ganntanas uisce agus b'fhéidir nach mbeadh sé sofhreagrach. Chomh maith leis sin, tá a chostais féin ag baint le soláthar uisce.

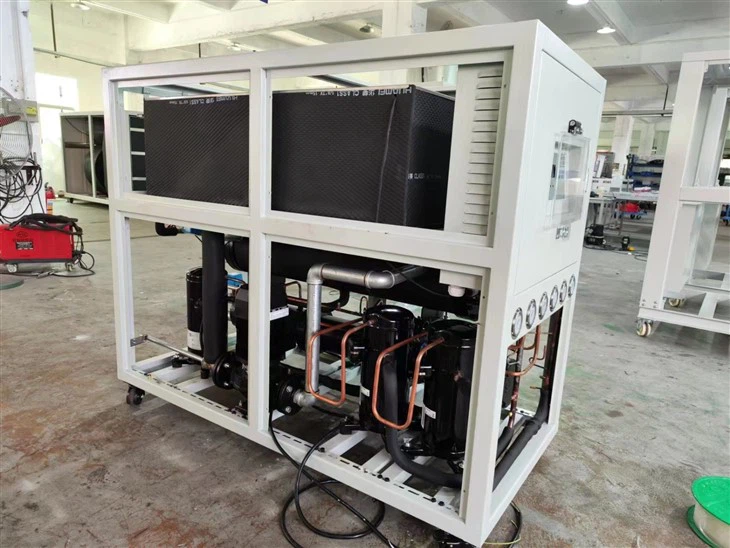

Anseo feicfimid na sonraíochtaí fuaraithe uisce fuaraithe uisce tionsclaíoch 50kw:
|
Mír |
Sonraíocht / Soláthraí |
||
|
Cumas fuaraithe |
Mionsamhail |
AYD-15W |
|
|
kw/uair |
53.01 |
||
|
tonna/uair |
15.07 |
||
|
Ionchur cumhachta |
kwGenericName |
15.31 |
|
|
Soláthar leictreachas |
380V-3N-60HZ |
||
|
Asraon Teochta ( céim ) |
7 |
||
|
rialú cuisneáin |
Comhla leathnú |
||
|
Ciorcal cuisniúcháin |
Trí |
||
|
cuisneoir |
R407C |
||
|
Toise(mm)L*W*H |
1700*800*1300 |
||
|
Comhbhrúiteoir |
Stíl |
Scrollaigh heirméiteach |
|
|
Cainníocht (set) |
3 |
||
|
Cumhacht Comhbhrúite(kw) |
13.11 |
||
|
Comhdhlúthadán |
Stíl |
Blaosc agus feadáin/1 tacar |
|
|
Sreabhadh Uisce ( m3/h ) |
11.6 |
||
|
Méid an phíobáin （DN） |
50 |
||
|
Evaporator |
Stíl |
Blaosc agus Feadáin/ 1 tacar |
|
|
Sreabhadh uisce fuar （m3/h） |
9.16 |
||
|
Méid an phíobáin （DN） |
40 |
||
|
Caidéal Uisce(kw) |
2.2(7.2m3/u, 3.3bar) |
||
|
Umar Uisce(L) |
180 |
||
|
Gléas Cosantóra |
Cosantóir 1.Phase 2.Overload cosantóir 3.Cosantóir ardvoltais/íseal Cosantóir 4.overheat 5.Cosantóir frith-reo |
||
|
Meáchan Aonaid （kg） |
400 |
||
|
Príomhchodanna |
|||
|
Comhbhrúiteoir |
Sanyo/Panasonic |
||
|
Leictreonach |
Chnt /LS |
||
|
Rialú leictreach |
Punc |
||
Nótaí: Tá an cumas fuaraithe bunaithe ar theocht ionraoin/asraonta uisce comhdhlúthaithe 32/37C, teocht ionraoin/asraonta 12/7C.
RFQ% 3a
1. Cad é comhdhéanamh an chórais chiller uisce
a. Córas imshruthaithe cuisneáin:
Glacann an cuisneán leachtach san evaporator an teas ón uisce agus tosaíonn sé ag galú. Déantar an cuisneán leachtach a ghalú go hiomlán freisin i stát gáis agus ansin sucked isteach sa chomhbhrúiteoir le haghaidh comhbhrú. Glacann an cuisneán gásach teas tríd an gcomhdhlúthadán, comhdhlúthaíonn sé isteach i leacht, agus téann sé isteach sa evaporator tríd an gcomhla leathnú teirmeach (tar éis é a throttling, bíonn sé ina chuisneán íseal-teocht agus brú íseal, rud a chríochnaíonn an timthriall cuisneáin.
b. Comhpháirteanna bunúsacha an chórais cuisniúcháin:
Comhbhrúiteoir: tiontaigh an fuinneamh leictreach ionchuir go fuinneamh meicniúil chun an cuisneán a chomhbhrú.
Comhdhlúthadán: sa phróiseas cuisniúcháin, imríonn an comhdhlúthadán an ról atá ag aschur fuinneamh teasa agus cuisneán comhdhlúthaithe
Carnán leachtach: tá an carnadóir leachtach suiteáilte taobh thiar den chomhdhlúthadán chun úsáid iomlán a bhaint as limistéar fuaraithe an chomhdhlúthadáin. Ar an láimh eile, úsáidtear é chun cuisneán a rialáil agus a stóráil.
Scagaire a thriomú: sa timthriall cuisniúcháin, cosc a chur ar uisce agus salachar ó dhul isteach
Comhla leathnú teirmeach: is comhla rialaithe sreafa agus comhla throttle sa chóras cuisniúcháin an comhla leathnú teirmeach araon
Evaporator: Is gléas malartaithe teasa é an evaporator a ionsúnn teas an mheáin fuaraithe trí bheith ag brath ar ghalú an leachta cuisneáin.
c. Córas cúrsaíochta uisce:
Is caidéal uisce é an córas cúrsaíochta uisce, a chaidéil uisce ón umar uisce go dtí an trealamh is gá d'úsáideoirí a fhuarú. Tógann an t-uisce fuaraithe an teas amach, ansin ardaíonn an teocht agus filleann sé ar an umar uisce fuaraithe.
d. Córas rialaithe uathoibríoch leictreach:
Áirítear leis an gcóras rialaithe uathoibríoch leictreach an chuid soláthair cumhachta agus an chuid rialaithe uathoibríoch.
Soláthraíonn an chuid soláthair cumhachta cumhacht don chomhbhrúiteoir, lucht leanúna, caidéal uisce, etc. tríd an teagmhálaí.
Áirítear ar an gcuid rialaithe uathoibríoch teirmeastat, cosaint brú, gléas mhoill ama, sealaíochta, cosaint ró-ualach, etc., chun stop a chur uathoibríoch, cosaint agus feidhmeanna eile a bhaint amach de réir teocht an uisce.
2.How an trealamh a chothabháil?
Céim 1: Coinnigh Feadáin Glan
Céim 2: Cinntigh Aonad Gan Sceitheadh
Céim 3: Cóireáil Uisce Cuí a Chothú (scála a chosc, creimeadh)
Céim 4: Déan anailís ar Ola agus Cuisneán
Cothabháil chiller
De ghnáth roinntear ábhar cothabhála an chiller ina dhá chuid. Baineann cuid amháin leis na hítimí a dteastaíonn iniúchadh agus cothabháil rialta orthu mar chodanna leochaileacha den trealamh, ar a dtugaimid cothabháil rialta míosúil; Mír eile is ea cothabháil dhomhain na gcomhpháirteanna móra cosúil le comhdhlúthadán agus comhbhrúiteoir tar éis tréimhse áirithe oibríochta, ar a dtugtar cothabháil bhliantúil.
Cothabháil rialta míosúil ar chiller:
1. Seiceáil an bhfuil an voltas gnáth agus caillteanas céim.
2. Seiceáil agus taifead an sruth reatha.
3. Déan tomhas agus taifead an bhfuil an brú ard agus íseal agus an teocht rialaithe teochta gnáth. (Le linn gnáthoibríochta, is é 1.5MPa an brú ard/is é 0.45MPa an brú íseal)
4. Seiceáil an bhfuil an gléas ciorcad rialaithe idirghlasála scaoilte agus ag dul in aois.
5. Seiceáil an bhfuil an leibhéal ola agus an teocht ola gnáth.
6. Seiceáil an comhbhrúiteoir le haghaidh fuaim neamhghnácha agus creathadh.
7. Tástáil córas cuisneáin.
8. Coimisiúnú agus tástáil iomlán.
9. Seiceáil go rialta an bhfuil cáilíocht an uisce fuaraithe agus an uisce fuaraithe gnáth, agus athraigh an fhoinse uisce in am nuair a thagann cáilíocht an uisce salach agus meath.
Ábhar cothabhála bliantúil an chiller
1. Glan an comhdhlúthadán (glan é uair amháin gach sé mhí).
2. Glan an túr fuaraithe (déanfar cineál fuaraithe uisce a ghlanadh uair amháin gach trí mhí).
3. Seiceáil an córas ola cuisniúcháin agus ola bhealaithe, agus cuir in ionad agus forlíonadh más gá.
4. Seiceáil agus coinnigh an córas ciorcad óstach.
5. Tástáil inslithe coil mótair comhbhrúiteora.
6. Seiceáil an bhfuil an scagaire triomú gnáth agus bac, agus cuir in ionad é más gá.
7. Seiceáil cainníocht an chuisneáin agus athlíon an cuisneán in am.
8. Seiceáil agus ceartaigh na lasca brú ard agus íseal.
9. Seiceáil agus calabraigh an teirmeastat.
10.Test rith agus ceartú ginearálta, tástáil cibé an bhfuil an superheat gnáth, agus cibé an bhfuil gach comhpháirteanna fuaime neamhghnácha.
